ZW32-12(G)型戶外高壓真空斷路器
所屬分類：高壓真空斷路器
打印當前頁
將此頁放入收藏夾
免費咨詢：0577-62717056
發郵件給我們：
此產品包含以下詳細資料
一、概述
ZW32-12型戶外高壓真空斷路器，它適用于額定電壓12kV、交流50Hz的三相電力系統，作為城網分斷或聯絡開關、農網配電系統戶外變電站作為出線開關、或其他類似場所，分、合負荷電流和短路電流。 主要適用于農網、城網、礦山、鐵道的電力設備改造及建設。

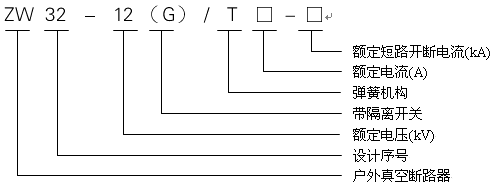

二、型號及其含義
三、結構及特點
1. 全密封結構
密封性能好，有助于提高防潮、防凝露性能，適用于高溫潮濕地區使用，有效地避免開關因長期戶外環境下而引起的機構銹蝕。整體結構緊湊合理、體積小、重量輕（小于80kg）。
2. 真空滅弧室
開斷性能穩定可靠，觸頭磨損小，短路開斷電流大可達20kA，無燃燒和爆炸危險、安全、免維護。
3. 戶外專用環氧樹脂套筒 增強了潮濕條件下的絕緣穩定性，抗紫外線輻射引起的侵蝕，適用于耐候要求高、運行條件惡劣的環境。
4. 操作機構
新穎、簡單、動作可靠、機構壽命可達1萬次以上。方便實現手動或電動操作，亦可搖控。
5. 多功能
可裝設二相或三相戶外電流互感器，滿足控制、測量要求。與控制器配套可實現遠方控制、監視等。
6. 配置隔離刀
本斷路器可配置隔離刀開關，隔離刀開關與斷路器本體間有可靠機械聯鎖裝置。
概述及主要技術參數
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZW32-12系列柱式戶外高壓真空斷路器是三相交流50Hz，額定電壓12KV的戶外高壓開關設備。適用于開斷，關合城市或農村配電系統的負荷電流、過載電流和短路電流。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
外形圖
五、安裝示意圖
